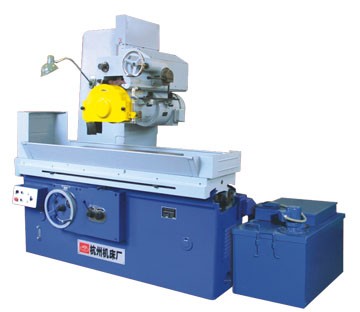

本機床是在M7130臥軸矩臺平面磨床的基礎上改進設計而成的，適用于各種機械加工車間和機修車間。
機床具有下列特點：
■ 工作臺縱向運動由葉片油泵驅動，運轉平穩，噪聲小，油池溫升低，精度達到臥軸矩臺平面磨床國家標準（GB/T4022-1983）
■ 可進行槽和凸緣側面的磨削。
■ 磨頭橫向進給機構，有液壓自動進給和手動進給，操作方便。
■ 磨頭垂直運動有快速升降機構。
■ 磨頭電動機和油泵電動機均采用Y系列電機，電氣貫徹安全國家標準。
■ 外形美觀，機床留有安裝數顯裝置的位置。
主要規格參數：
型 號 | M7132H | |||
工 作 臺 | 工作臺面積（寬×長） | mm | 320×1000 | |
最大磨削尺寸（寬×長×高） | mm | 320×1000×400 | ||
工作臺縱向行程（最大） | mm | 1100 | ||
工作臺速度（無級） | m/min | 3-27 | ||
工作臺T型槽 槽數×寬度 | 3×18 | |||
工作臺承載量 | kg | 499 | ||
磨
頭 | 砂輪軸中心至工作臺距離（最大） | mm | 575 | |
磨頭的最大行程 | 橫向（手動或液動） | mm | 360 | |
垂直（手動） | mm | 400 | ||
垂直進給 | 手動每格 | mm | 0.01 | |
手動每轉 | mm | 1.00 | ||
連續進給速度（無級）測量時縱向運動應停止 | m/分 | 0.5-3 | ||
工作臺每行程斷續進給量（無級變速） | mm | 5-25 | ||
磨頭快速機動速度 | mm/分 | ≥500 | ||
砂輪軸轉速 | rpm | 1440 | ||
砂輪尺寸（外徑×寬×內徑） | mm | φ350×40×φ127 | ||
電機功率 | 電機總功率 | kw | 9 | |
磨頭電機功率 | kw | 5.5 | ||
工作精度 | 加工表面對基面的平行度 | mm | 300：0.005 | |
表面粗糙度 | μm | Ra0.63 | ||
機床重量 | 凈重 | kg | 3500 | |
毛重 | kg | 4000 | ||
外形尺寸（長×寬×高） | mm | 2295×1673×2045 | ||
包裝箱尺寸（長×寬×高） | mm | 2800×1830×2450 | ||
隨機附件：
電磁吸盤 | 1塊 | 砂輪平衡軸 | 1付 |
砂輪修整器（不附金剛石砂輪刀） | 1套 | 退磁器（TC-1） | 1只 |
砂輪卡盤連砂輪 | 1套 | 機床調整墊鐵 | 5付 |
特殊附件(另行議價)：
砂輪平衡架 | 1件 | 正弦平口鉗（ZPQ150） | 1件 |
金剛石砂輪刀 | 1支 | 平衡塊 | 12塊 |
砂輪卡盤連砂輪 | 1付 |
