機床介紹：

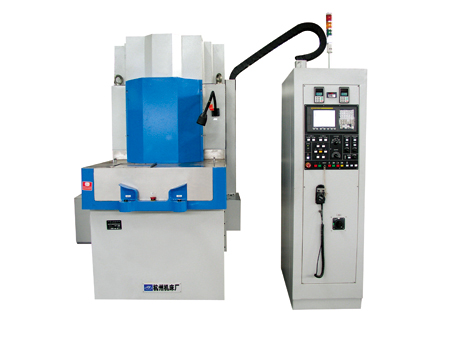

本機床為數控立軸貫穿式雙端面磨床，適用于同時磨削加工工件的兩個平行表面，具有磨削效率非常高、精度好、自動化程度高的特點。可廣泛應用于軸承內外圈、活塞環、壓縮機閥座、葉片、汽車與摩托車連桿等零件的批量化生產加工。也可適用非等面規則零件，尤其適用于薄型零件的磨削加工。
機床的主要結構特點：
本機床數控系統采用FANUC-MD數控系統，控制軸數為2軸，分別是上磨頭垂直進給（Y）、下磨頭垂直進給（X）。對上、下磨頭進給以及砂輪修整進行單獨伺服控制或聯動伺服控制。上、下磨頭砂輪轉速，砂輪修整器以及工件送料導向機構采用變頻控制，可以有效的減少機床噪音，以及方便的調整磨削參數。能實現自動修整砂輪。機床電氣柜帶電氣柜空調器，避免電氣系統發熱溫升對系統的影響。電氣柜采用槽板布線結構。元件布置及布線合理、整齊、美觀，便于維修。柜內配有全套內部照明、調試用插座及其它相關附屬設施。機床配有安全警示燈。
主機采用框架型結構。下磨頭作為基準安裝在床身上，上磨頭安裝在立柱上，根據加工工件的需要，可通過調整連接立柱與床身的四顆螺栓來調節上磨頭的角度。上、下磨頭的進給采用磨頭移動式，磨頭中心與導軌中心重合，減少顛覆力矩。砂輪修整器位于床身的中間后部。上、下磨頭旋轉電機分別安裝在立柱與床身的背部，并通過同步帶傳動。
機床應用范圍：
最大磨削外徑φ170
最大磨削高度60mm
最小磨削高度1mm
機床的主要技術參數：
型號 | MKZ7750 |
砂輪尺寸規格(外經×內經×厚度) | PL500×203×63 mm |
砂輪轉速 | 1050r/min |
兩磨頭移動最大距離 | 2×100mm |
兩金剛鉆頂尖間的距離 | 96mm |
磨頭電動機功率 | 2×18.5kW |
轉速 | 1440r/min |
磨頭進給電機功率 | 2×1.6kW 8Nm |
砂輪修整電機功率 | 0.37kW |
送料電機功率 | 0.75kW |
最小進給量 | 0.001mm |
數控軸重復定位精度 | ≤0.003mm |
砂輪修整器電動機功率 | 0.37kw |
砂輪修整器擺動速度 | 6r/min |
磁性分離器電動機功率 | 0.09kw |
冷卻泵電動機功率 | 0.37kw |
主機外形尺寸(長×寬×高) | 300×210×240cm |
主機凈重 | 5.2t |
機床毛重 | 6.2t |
由于技術不斷發展本冊僅供參考
