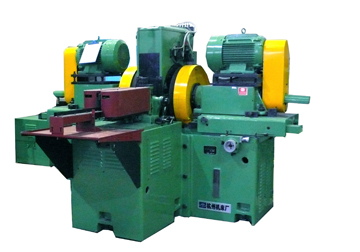

雙端面磨床是一種高效率的平面加工機床，它在一次行程中能加工出兩個具有相當高的精度及表面光潔度的平行端面。機床自動化程度高，一般一小時能加工出數千個工件。因此在軸承、液壓機、汽車摩托車和電子等行業大量生產工業部門得到廣泛應用。
該系列機床有圓盤送料式，貫穿送料式和往復送料式等形式，可根據工件形狀來確定合適形式。具有自動上下料及送料機構。實現全自動十分方便，納入自動化生產線成本低。
本系列機床共有三十多種型號，用戶可按所加工的零件形狀和尺寸洽談?dòng)嗀?。這可根據用戶要求進行設計和生產。
主要規格參數：
型 號 | MZ7650B(貫穿式) | MZ7660A(貫穿式) | |
砂輪尺寸(外徑×寬度×內徑) | mm | Φ500×60×Φ20 | Φ600×75×Φ20 |
砂輪轉速 | r/min | 970 | 920 |
兩磨頭移動最大行程 | mm | 240 | 240 |
磨頭電機功率 | kw | 2×11 | 2×18.5 |
進給手輪每格 | mm | 0.0025 | 0.0025 |
金剛鉆擺動速度 | 次/min | 8-20 | 8-20 |
送料轉速或速度 | r(或m)/min | 2-8.5M | 2-8.5M |
工作臺速度（最大） | m/min | ||
機床總功率 | kw | 約24 | 約40 |
工件精度 | Φ52的6205軸承外圈：平行度 0.003,尺寸差0.003；粗糙度：Ra≤0.8 | Φ52的6205軸承外圈：平行度 0.003,尺寸差0.03；粗糙度：Ra≤0.63 | |
試磨中考核 | 件 | 連續磨削1000件，合格率≥99% | 連續磨削1000件，合格率≥99% |
機床凈重 | kg | 5500 | 7000 |
裝箱毛重 | kg | 6500 | 8000 |
主機外形尺寸 | mm | 2250×2100×1740 | |
裝箱尺寸(長×寬×高) | mm | 3450×2350×2200 | 3630×2450×2250 |
由于技術不斷發展本冊僅供參考
