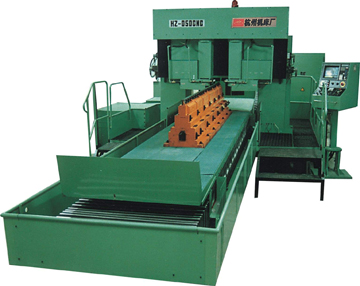

該機床采用龍門式結構布局，由雙立柱、橫梁及床身組成一個封閉的剛性框架結構。橫梁固定不作升降，二個立式磨頭分別安裝在橫梁的兩側，磨頭上下有定位，磨頭既可作水平移動還可作垂直升降。床身與工作臺采用雙V型導軌副；工作臺為貼塑導軌。工作臺縱向移動液壓驅動，可進行無級調速。
機床數控系統采用FANUC的0-I系統，四根伺服電機軸分別控制兩立式磨頭的垂直進給、橫向進給。X-Y、V-W可以實現聯動。
該機床采用金剛石滾輪成型修整砂輪，成型磨削滑動體的4條滾道，并具有砂輪修整量的補償功能，以保持磨削尺寸的一致性。砂輪修整器安裝在工作臺一端。
機床的主要參數：
1、主要規格 | ||
（1）工作臺 | 寬×長 | 700×2500mm |
（2）龍門寬度 | 880mm | |
（3）龍門高度 | 390mm | |
2、加工范圍 | ||
（1）直線導軌副滑快寬度 | 10～100mm | |
（2）直線導軌副滑塊長度 | 最大 | 1000mm |
3、工作臺 | ||
(1)工作臺有效工作面尺寸 | 寬×長 | 400×1600mm |
(2)工作臺縱向移動速度 | 液壓無級調速 | 3～20m/min |
(3)工作臺縱向最大行程 | 2700mm | |
(4)工作臺T形槽寬度 | 18mm | |
(5)槽數 | 3 | |
4、磨頭 | ||
(1) 磨頭橫向行程 | 200mm | |
(2) 磨頭垂直行程 | 200mm | |
(3) 最小進給量 | 0．001mm | |
(4) 磨頭高速電主軸（變頻電機）
| 轉速 | 36000r/min |
功率 | 11kW | |
(5) 砂輪修整器電動機 | 功率 | 1.1kW |
轉速 | 2800r/min | |
5、磨削夾具基面的臥式磨頭（附件） | 功率 | 4kW |
機床的最大垂直進給量和最大承載工件重量
最大垂直進給量: 主要視主軸功率和砂輪寬度而定
最大承載工件重量: 800kg
機床的重量和外形尺寸
機床凈重(約) 15000kg
機床外形尺寸(長′寬′高) 8020′1620′1820mm
由于技術不斷發展本冊僅供參考
