首頁 > 產品中心 > 程泰機械(數控車床) > 走心式車銑復合機

產品中心

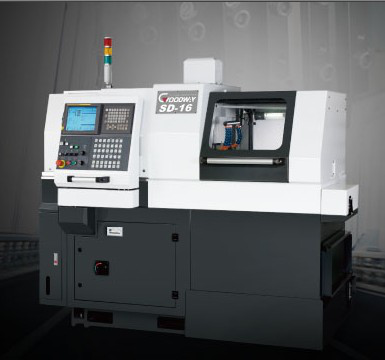

走心式車銑復合機SD 系列



                        背向刀具系統


機型SD-16SD-20
背面加工能力最大夾持外徑? 16 mm? 20 mm
最大前取長度80 mm80 mm
最大凸出長度30 mm30 mm
背面刀具刀具數量44
鉆孔能力 ( 內徑刀具 )? 8? 8
攻牙能力 ( 內徑刀具 )M6 x P1.0M6 x P1.0
副主軸最高轉速8,000 rpm 10,000 rpm
馬達規格 ( 連續 / 15 分 )0.55 / 1.1 kW1.5 / 2.2 kW


*1 選配拆換式動力刀具座
本型錄之規格如有變更,恕不另行通知。



機型SD-16SD-20
加工能力最大加工直徑? 16 mm? 20 mm
一次開夾
最大加工長度
導套175 mm -
復合式導套-140 / 50 mm
( 導套 / 無導套 )

外徑刀具刀具數量65 6
刀具規格□ 12 mm□ 10 mm□ 12 mm□ 12 mm
內徑刀具刀具數量44
套筒規格ER16ER16
最大鉆孔能力? 10 mm? 10 mm
最大攻牙能力 M8 x P 1.25M12 x P 1.25
側銑動力刀具刀具數量 23344 ~9*1
最高轉速8,000 rpm6,000 rpm
伺服馬達規格0.4 kW 1.0 kW
套筒規格ER11ER16
最大鉆孔能力? 6 mm? 8 mm
最大攻牙能力M5 x P0.8M6 x P1.0
最大端銑能力? 7 mm? 10 mm
主軸最高轉速10,000 rpm10,000 rpm
馬達規格 ( 連續/ 30 分 )2.2 / 3.7 kW2.2 / 3.7 kW
最小分度0.088o0.088o
快速進給30 m/min.30 m/min.
控制器FANUC Oi -TFFANUC Oi -TF
主軸中心高度1,075 mm1,075 mm
冷卻水箱容量 140 L140 L
機器外觀尺寸 ( 長 x 深 x 高 )2,390 x 1,140 x 1,900 mm
機器重量 2,000 kg2,100 kg
