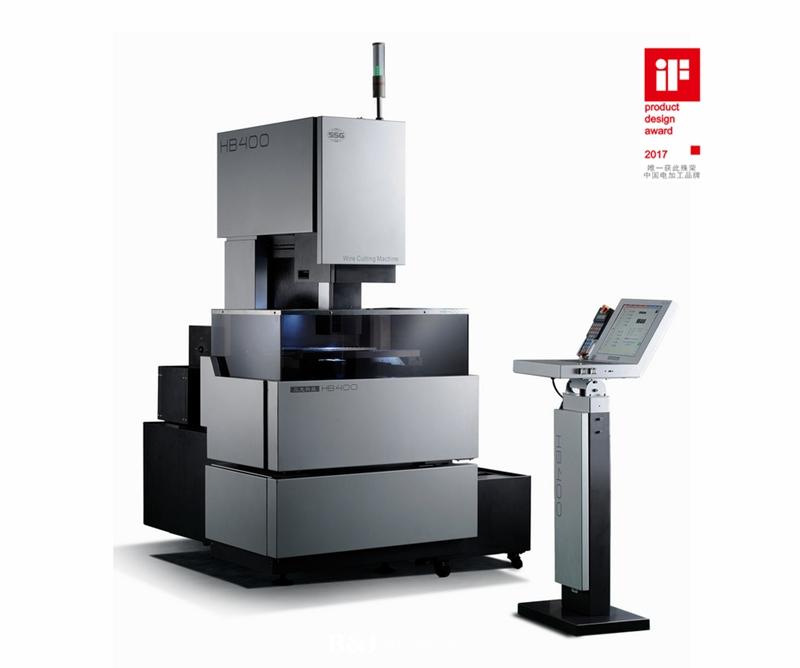

性能全面革新的新一代數控伺服系統中走絲線切割機HB600，完美的一體化設計，最小化的車間生產占地空間助您實現最大化的生產價值。 全面滿足中走絲最新國家標準（JB/T11999.1-2014） 挑戰中走絲極限，成就巔峰性能！ ※ 最佳表面粗糙度低于Ra0.6μm ※ 最大效率突破300mm2/min ※ 獨創的無電解電源技術
※HB400非凡機械亮點 創新架構 四軸交流伺服結合四軸進口滾珠絲杠及直線導軌，帶來前所未有的精度保證。 獨立布局 X軸與Y軸獨立布局，UV軸桁架式結構保證高精度。大厚壁優質鑄件及加強筋的配置抑制床身變形。
保護環境 框型擋水結構、切削液不再外泄。升降式擋水板方便工件安裝、節省空間。
LED照明燈 LED照明燈及工作狀態指示燈，時刻掌握設備運行。 兩種走絲方式 滿足不同加工需求，更換導輪變得極為簡單。 集中潤滑 導軌絲杠集中潤滑，保持車間環境干凈整潔。 操作舒適 操作臺位置隨意調整，操控得心應手。 ※HB400精心設計系統 無電解電源技術 高速無電解電源，抑制電解腐蝕的發生，防止形成“軟化層”，提高表面質量。 四軸交流伺服控制 進口交流伺服系統使切割速度更快、精度更高。
智能的人機交互系統 正版Windows平臺 高分辨率顯示器 強大的工藝參數庫 自帶編程圖形、自動編制加工代碼程序。 多CPU功能實現加工和編程的同時進行。 平行補償，清角設定，程序鏡像，拐角優化，比例縮放等超級功能開放。 激光測距校準,螺距補償數據實時開啟。 多坐標系統功能可以在各工件之間迅速切換。 隨意將X、Y軸進行交換適應不同的加工狀態。 自由設置線控器的移動速度。 加工信息跟蹤記錄，加工監控。 確保無人加工時的安全運行。 ※HB400全面檢測技術
三坐標測量?jī)x檢測，確保零部件精度 球桿儀檢測，保證動態精度 幾何精度檢測，確保幾何精度 激光干涉儀檢測，保證定位精度
※眼見為實——HB400加工案例介紹 配合件加工 錐度加工 工件厚度 40mm 工件厚度 60mm 工件材料 SKD61 工件材料 SKD11 表面粗糙度 Ra＜0.6μm 表面粗糙度 Ra＜0.8μm 切割次數 4次 切割次數 4次 配合間隙單邊 5μm 加工錐度±6o
多孔模板加工 工件厚度 20mm 工件材料 Cr12 表面粗糙度Ra＜0.6μm 步距精度 ＜0.009mm
※HB400設備參數
工作臺行程 600mm*400mm 電極絲直徑 ?0.1-0.25mm 運絲速度 1.18-11.8m/s 機床重量 凈重2460㎏/毛重2760㎏ 主機外形尺寸 長1965mm*寬1800mm*高2350mm 工件 最大切割厚度 400mm 最大切割錐度 20o/100mm 最大工件尺寸 1250mm*700mm*400mm 最大工件重量 900㎏ 工作液箱 過濾精度 0.01mm 容量 130L 加工方式 多重過濾系統 脈沖電源 最大切割速度 ≥300㎜2/㏕ 最佳表面粗糙度 Ra≤0.6μm 最大電流 12A 數控系統 硬件配置 工業控制計算機、液晶彩色顯示器、進口交流伺服系統、進口變頻器等 通訊接口 具有USB和RJ45接口，通過LAN和U盤與外部交換數據 工作代碼 國際標準ISO代碼進行程序控制 控制軸數 四軸四聯動，四軸均可實現螺距補償 界面語言 中文或英文 手動控制 標配 鈦合金加工 標配 Z軸電動升降 標配 鋁加工電源 選配 動力電源 電源 3-380V±10% 50±1HZ 環境溫度 10-35℃ 消耗功率 1.2KVA |
