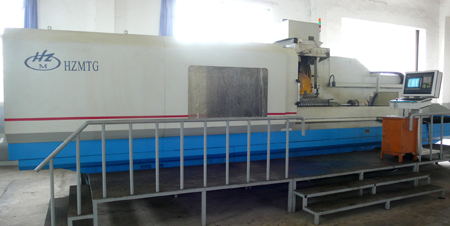

數控瓦楞輥磨床，系我公司成形磨系列產品之一,磨床應用了計算機數控技術和成形磨削的工藝，技術先進,操作簡便。

        機床主機為臥軸矩臺磨頭移動式結構，采用西門子802DSL四軸數控系統，能對機床的四個軸，即X軸：工作臺縱向運動；Y軸：磨頭垂直進給；V軸：金剛滾輪修整器垂直運動；A軸：工件回轉分度運動進行單獨控制或三直線軸的聯動控制，能自動完成工件磨削、砂輪修整及補償?shù)墓ぷ餮h(huán)。

        機床具有磨削成形精度高，型面表面質量好，磨削效率高等特點，實現了機電一體化。

        機床主要適用于包裝機械和紙箱的制造、修理行業中瓦楞輥齒形磨削，亦可用于其它窄長零件的窄長成形表面的磨削。機床還可以用于各種精致的合金鋼瓦楞輥、壓力輥等瓦楞紙箱的專用輥筒。（這些設計時需要考慮強調）

機床具有下列特點：

        ■ 工作臺縱向移動由交流伺服電機驅動，通過無間隙聯軸器直接帶動滾珠絲杠副的運動來實現。縱向?qū)к墳榫鬯姆蚁∧湍セ瑒訉к墶?/span>

        ■ 磨頭垂直進給由交流伺服電機驅動，通過無間隙聯軸器直接傳動滾珠絲杠副來實現拖板及磨頭沿立柱直線滾動導軌作上下垂直運動。采用電機頂置式絲杠懸掛式結構，保證垂直進刀精度。

        ■ 頂置式金剛滾輪修整器的垂直運動由交流伺服電機驅動精密滾珠絲杠而實現，采用滾動導軌形式，確保垂直運動精度。

        ■ 磨頭主軸由變頻電機直接驅動，變頻器控制變頻電機，以保證砂輪以最佳恒線速度進行對工件的磨削。

        ■ 工作臺上裝有精密的NC分度裝置，用于瓦楞輥零件多槽磨削加工時的自動分度、精確定位。

        ■ X、Y軸的聯動實現高精度中凸磨削。

        ■ Y、Y、V軸聯動實現工件磨削時金剛滾輪對砂輪的連續修整。

        ■ 高壓冷卻及全封閉有效防護有利于切削效率的提高。

        ■ 系統具有自診斷功能，通過顯示器顯示各種故障報警和輸入輸出狀態。

機床主要規格參數：
