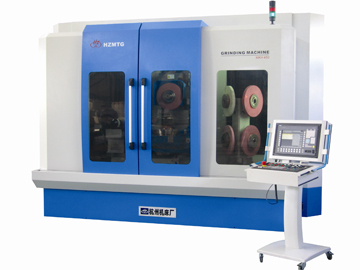

MKH450型磨削加工中心主要用于磨削航空發動機、汽車機葉片，能在一次裝夾下實現葉片多型面、多道工序的集中磨削加工；適用于航天航空、汽車工業、汽輪機、工模具及醫療器械等精密制造行業生產線自動化磨削加工。
機床功能特點：
■ 一次裝夾實現葉片多型面、多工序的磨削加工
■ 自動更換砂輪功能，砂輪庫可裝六片砂輪
■ AE功能，即主軸防碰撞、消空程功能
■ 自動更新6個砂輪參數-砂輪直徑、修整位置等
■ 機床具備五軸聯動磨削加工功能
■ 冷卻噴嘴會隨砂輪修整變小而自動調整
■ 砂輪恒線速控制
機床結構特點:
■ 采用立柱全移動結構形式，占地面積少，便于實現流水生產布局
■ 轉塔式砂輪庫(專利申請中)，最大限度地利用空間
■ Z軸采用雙絲杠+雙伺服電機結構實現重心驅動，減少震動提高加工質量
■ 采用獨特的主軸結構系統實現砂輪自動更換功能
■ 具有砂輪修整中心，可裝滾輪的最大寬度為240mm
■ X、Y、Z、A、B軸全閉環控制
■ X、Y、Z三軸采用預加負荷的高精度直線滾柱導軌和高精度滾珠絲杠副組合的傳動方式
■ 機體采用西門子840D九軸數控系統，單獨或聯動控制X、Y、Z1、Z2、W、A、B、C、SP軸
主要參數：
工作臺(W×L) | 450×1000mm |
工作臺安裝面(W×L) | 450×1300mm |
拖板縱向工作/換砂輪行程 | 1000/1600mm |
立柱橫向行程 | 400mm |
磨頭垂直行程 | 600mm |
磨頭電機功率 | 30kw |
磨頭電機轉速 | 0-4000rpm |
砂輪規格(0D×H×1D) | 400×(20-80)×127mm |
砂輪庫容量 | 6pcs |
占地面積(W×L) | 4×6m |
由于技術不斷發展本冊僅供參考
