機床布局形式：

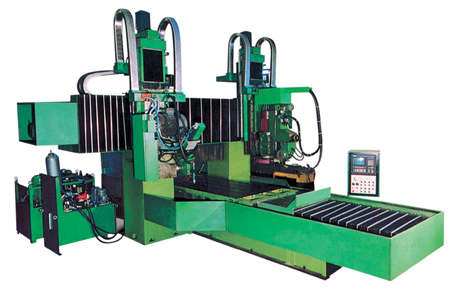

該機床采用雙立柱龍門式對稱布局，由床身、雙立柱及橫梁組成封閉的框架結構。
周邊磨頭的垂直進給、橫向進給運動、砂輪修整運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動（其回轉角度為±90°；最小分度角度為2.5°。）均由交流伺服系統驅動。故本機床為六軸數控機床，數控系統采用FANUC 31i系統。
機床的主要結構與特點：
■ 床身、工作臺采用優質鑄鐵,整體鑄造具有良好的導向精度。床身導軌用手風琴式機床防護罩防護。床身與工作臺導軌無壓力自動潤滑，潤滑油流量可以調節。
■ 大型工作臺的液壓驅動，克服了長活塞桿的自重?fù)锨?，另一方面，形成油缸自身結構緩沖及碟形彈簧吸振緩沖兩層緩沖結構，克服工作臺縱向運動換向的沖擊力，減少?zèng)_擊振動對磨削的影響。液壓系統配置液壓油溫控制箱對油溫進行調節。
■ 橫梁結構采用整體鑄造，具有足夠的剛度。
■ 周邊磨頭和萬能磨均通過交流變頻裝置驅動，可無級調速。
■ 機床數控系統采用FANUC 31i交流伺服數控系統。
■ 本機床設有操作平臺采用轉臂懸掛式操作系統，操作箱為德國ROSA按鈕箱，機床電氣柜帶電氣柜空調器，避免電氣系統發熱溫升對系統的影響。電氣柜采用槽板布線結構。元件布置及布線合理、整齊、美觀，便于維修。柜內配有全套內部照明、調試用插座及其它相關附屬設施。機床配有安全警示燈。這樣，使機床操作比較方便，在常溫及正常濕度下能夠正常使用。

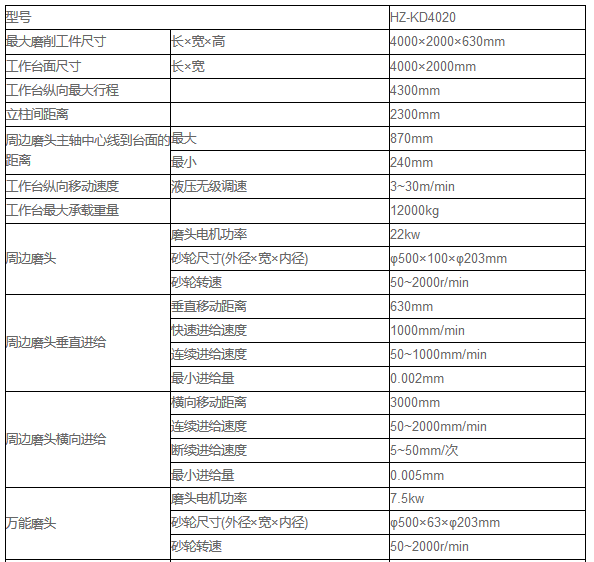

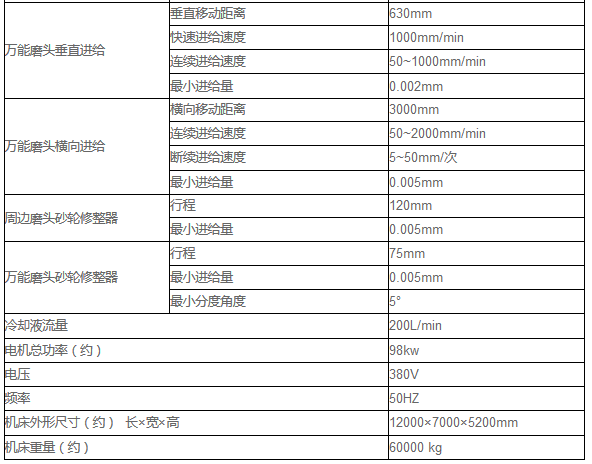

主要規格參數：
