機床布局形式：

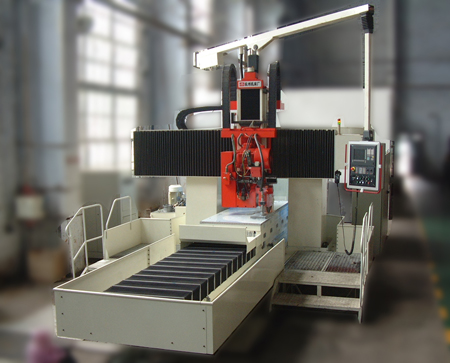

        該機床采用雙立柱龍門式對稱布局，由床身、雙立柱及橫梁組成封閉的框架結構。橫梁上有拖板，周邊磨頭沿拖板導軌作垂直升降運動；拖板沿橫梁導軌作橫向運動；工作臺往復運動由液壓驅動。床身與工作臺采用雙V型滑動導軌副；工作臺導軌為貼塑耐磨導軌。

        周邊磨頭的垂直進給、橫向進給運動、砂輪修整進給運動均由交流伺服電機驅動，數控系統采用FANUC 0iMD系統。

機床的主要結構與特點：

        ■ 床身、工作臺采用優質鑄鐵,整體鑄造具有良好的導向精度。床身導軌用手風琴式機床防護罩防護。床身與工作臺導軌無壓力自動潤滑，潤滑油流量可以調節。

        ■ 工作臺的縱向驅動，克服了長活塞桿的自重?fù)锨?，形成油缸自身結構緩沖及碟形彈簧吸振緩沖兩層緩沖結構，克服工作臺縱向運動換向的沖擊力，減少?zèng)_擊振動對磨削的影響。液壓系統配置液壓油溫控制箱對油溫進行調節。

        ■ 磨頭垂向進給拖板采用滾珠絲桿結構，由交流伺服電機經減速后驅動，實現垂直進給運動。垂向進給導軌副采用貼塑導軌，具有良好的吸震性。

        ■ 磨頭主軸結構是磨床的關健，直接影響磨削的精度、粗糙度、波紋度及磨削效率。本機床在吸收了意大利FAVRETTO的技術基礎上，融合了杭機五十年來對磨頭主軸結構的研究，采用高精度成組角接觸軸承套筒式結構，由交流電機通過多楔帶和主軸卸荷裝置驅動主軸轉動。這樣就減少傳動皮帶張緊力對主軸的影響，保證了磨削的精度及粗糙度。同時該機床又具有較高的磨削效率。磨頭主軸軸承選用進口精密主軸軸承。

        ■ 磨頭通過交流變頻裝置驅動，可無級調速。

        ■ 本機床設有操作平臺。采用轉臂懸掛式操作系統，機床電氣柜帶電氣柜空調器，避免電氣系統發熱溫升對系統的影響。電氣柜采用槽板布線結構。元件布置及布線合理、整齊、美觀，便于維修。機床配有安全警示燈。這樣，使機床操作比較方便，在常溫及正常濕度下能夠正常使用。

主要規格參數：
