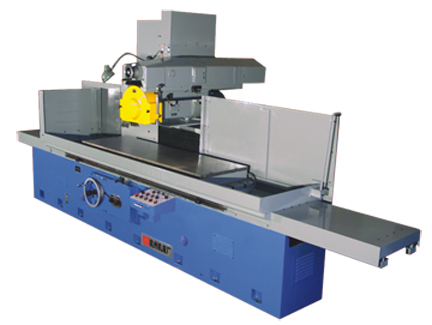

本系列機床主要是以砂輪的周邊磨削工件平面的機床，也可磨削角尺、槽子、模具等，使用范圍很廣。適用于各種機械加工廠、汽車、模具、行業等零件加工工廠。本機床可以磨削鋼、鐵、及有色金屬制成的零件。
本系列機床具有下列特點：
*本機床為磨頭移動式機床，即工作臺只在床身導軌上由液壓驅動作縱向運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。
* 工作臺和床身導軌副采用貼塑減摩滑動導軌副。
* 垂直運動和橫向運動采用滾珠絲杠傳動，垂直運動有快速升降，進給為手動；橫向運動由柱塞油怪達驅動，橫向進給可機動或手動。
* 在結構上留有安裝伺服電機位置，可將油馬達和交流電機調成伺服電機，配置數控系統，成為數控機床
主要規格參數：
型號 | M7160A×40/HZ | M7160×50/HZ | |
工作臺工作面尺寸（寬×長） | 600×4000mm | 600×5000mm | |
最大磨削高度 | 600mm | 600mm | |
工作臺最大行程 | 4100mm | 5200mm | |
工作臺T字 | 槽數 | 3 | 3 |
寬度 | 22mm | ||
間距 | 160mm | ||
工作臺縱向移動速度（無級調整） | 5～26m/min | 5～26m/min | |
主軸中心線到工作臺面的距離 | 最大 | 850mm | 825mm |
砂輪尺寸 | 外徑 | 500mm | 500mm |
內徑 | 203mm | 203mm | |
寬度 | 63mm | 80mm | |
主軸轉速 | 1440r/min | 1440r/min | |
磨頭垂直進給 | 手輪每格 | 0.005mm | |
手輪每轉 | 0.50mm | ||
快速進給 | 0.4m/min | ||
磨頭垂直快速進給 | 0.5m/min | ||
每次最大垂直進給量 | 0.05mm | 0.05mm | |
磨頭橫向手動進給 | 手輪每格 | 0.01mm | 0.01mm |
手輪每轉 | 1.5mm | 1.5mm | |
磨頭橫向機動進給 | 連續 | 0.5～1.5m/min | 0.5～1.5m/min |
斷續 | 5～20mm | 5～20mm | |
磨頭電機功率 | 18.5kw | 18.5kw | |
液壓電機 | 功率 | 11kw | 7.5kw |
轉速 | 1500r/min | 960r/min | |
液壓泵 | 排量 | 136ml/r | 153ml/r |
垂直電機 | 功率 | 1.1kw | 1.1kw |
轉速 | 960r/min | 910r/min | |
橫向電機 | 功率 | 2.2kw | 2.2kw |
轉速 | 1500r/min | 1500r/min | |
冷卻泵電機 | 功率 | 0.12kw | 0.24kw |
轉速 | 2790r/min | ||
磁性分離器電機 | 功率 | 0.06kw | 0.18kw |
轉速 | 1400r/min | ||
機床總功率 | 約35kw | 約29.7kw | |
機床最大承載(包括夾具或吸盤) | 3700kg | 4200kg | |
機床外形尺寸(長×寬×高) | 約12000×2900×3000mm | 約13500×2430×2650mm | |
機床重要 | 約20000kg | 約17000kg | |
由于技術不斷發展本冊僅供參考
