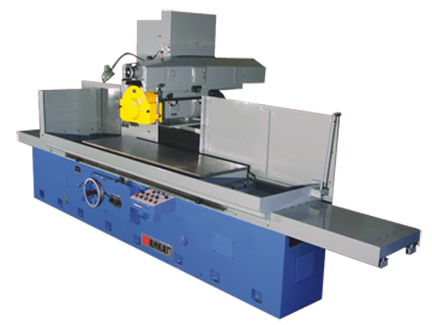

本系列機床主要是以砂輪的周邊磨削工件平面的機床，也可磨削角尺、槽子、模具等，使用范圍很廣。適用于各種機械加工廠、汽車、模具、行業等零件加工工廠。本機床可以磨削鋼、鐵、及有色金屬制成的零件。
本系列機床具有下列特點：
*本機床為磨頭移動式機床，即工作臺只在床身導軌上由液壓驅動作縱向運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。
* 工作臺和床身導軌副采用貼塑減摩滑動導軌副。
* 垂直運動和橫向運動采用滾珠絲杠傳動，垂直運動有快速升降，進給為手動；橫向運動由柱塞油怪達驅動，橫向進給可機動或手動。
* 在結構上留有安裝伺服電機位置，可將油馬達和交流電機調成伺服電機，配置數控系統，成為數控機床。
主要技術參數：
型 號 | M7160×16/HZ | M7160×20/HZ | M7160×30/HZ | ||||||
工 作 臺 | 臺面尺寸（寬×長） | mm | 600×1600 | 600×2000 | 600×3000 | ||||
最大磨削尺寸（寬×長×高） | mm | 600×1600×600 | 600×2000×600 | 600×3000×600 | |||||
工作臺縱向行程（最大） | mm | 1700 | 2100 | 3100 | |||||
工作臺速度（無級） | m/min | 5-30 | |||||||
工作臺T型槽槽數×寬度 | 3×22 | ||||||||
工作臺承載量 | kg | 1482 | 1800 | 2800 | |||||
磨
頭 | 砂輪軸中心至工作臺距離最大 | mm | 820 | 825 | |||||
磨頭垂直進給 | 手輪每格 | mm | 0.005 | ||||||
快速進給 | m/min | 0.4 | |||||||
磨頭機動橫向進給 | 連續 | m/min | 0.5-1.2 | ||||||
斷續 | mm | 5-20 | |||||||
磨頭手動橫向進給 手輪每格 | mm | 0.01 | |||||||
砂輪軸轉速 | rpm | 1440 | |||||||
砂輪尺寸（外徑×寬×內徑） | mm | φ450×63×φ203 | Φ450×75×Φ203 | ||||||
電機功率 | 電機總功率 | kw | 22.875 | ||||||
磨頭電機功率 | kw | 11 | |||||||
工作精度 | 加工表面對基面的平行度 | mm | 300：0.005 | ||||||
表面粗糙度 | μm | Ra0.63 | |||||||
機床重量 | 凈重 | kg | 8500 | 10000 | 12000 | ||||
毛重 | kg | 11000 | 11000 | 14000 | |||||
外形尺寸（長×寬×高） | mm | 4682×2021×2330 | 5500×2240×2580 | 9230×2238×2330 | |||||
包裝箱尺寸（長×寬×高） | mm | 5080×2450×2800 | 4880×2450×2800 | 6540×2320×2990 | |||||
附 件
隨機附件 | ||||
電磁吸盤 | 1塊/2塊 | 平衡芯軸 | 1付 | |
砂輪修整器（不附金剛石砂輪刀） | 1副 | 砂輪平衡架 | 1件 | |
砂輪卡盤連砂輪 | 2套 | 機床墊鐵 | ||
特殊附件（另行計價） | ||||
正弦平口鉗（ZPQ150） | 1件 | 金剛石砂輪刀 | 1件 | |
