機床布局形式和適用范圍：

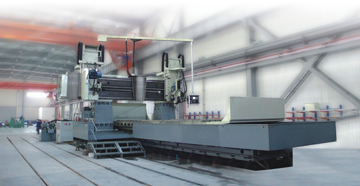

        本機床采用雙立柱龍門式對稱布局，由床身、雙立柱及橫梁組成封閉的框架結構。

        周邊磨頭的垂直進給、橫向進給運動、砂輪修整運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動均由交流伺服系統驅動。數控系統采用SIEMENS 840D系統。

         本機床主要用于機床制造廠對機床床身、工作臺、立柱、拖板、滑鞍、橫梁等類零件導軌副的大批量、多品種、多規格的精加工磨削。能通過自動、手動（電手輪）對零件的主導軌平面進行周邊磨削，并能對其他平面進行磨削。

        本機床具有加工零件的縱向直線度凹、凸補償可選功能。

機床的主要結構與特點：

        ■ 床身、工作臺采用優質鑄鐵,整體鑄造具有良好的導向精度。床身導軌用手風琴式機床防護罩防護。床身與工作臺導軌無壓力自動潤滑，潤滑油流量可以調節。

        ■ 本機床采用雙活塞桿固定，克服了長活塞桿的自重撓曲，另一方面，形成油缸自身結構緩沖及碟形彈簧吸振緩沖兩層緩沖結構，克服工作臺縱向運動換向的沖擊力，減少沖擊振動對磨削的影響。

        ■ 液壓系統配置液壓油溫控制箱對油溫進行調節。

        ■ 橫梁結構采用整體鑄造，具有足夠的剛度。

        ■ 磨頭垂向進給拖板采用滾珠絲桿，分別由交流伺服電機經減速后驅動，實現垂直進給運動。

        ■ 橫梁裝有自動定量集中稀油潤滑系統，對滾珠絲桿、螺母副等處均采用定量集中稀油潤滑，潤滑方式既可以手動也可以自動。

        ■ 我公司采用德國STUDER精密外圓磨床，瑞士DIXI精密坐標鏜床對磨床主軸零件進行精密加工，并有專業技師進行精密裝配及調試。

        ■ 周邊磨頭和萬能磨頭均通過交流變頻裝置驅動，可無級調速。

        ■ 機床數控系統采用SIEMENS 840D交流伺服數控系統。

        ■ 本機床設有操作平臺采用轉臂懸掛式操作系統，操作箱為德國BERNSTEIN按鈕箱，機床電氣柜帶電氣柜空調器，避免電氣系統發熱溫升對系統的影響。電氣柜采用槽板布線結構。元件布置及布線合理、整齊、美觀，便于維修。柜內配有全套內部照明、調試用插座及其它相關附屬設施。機床配有安全警示燈。這樣，使機床操作比較方便。

主要規格參數：
