機床布局形式：

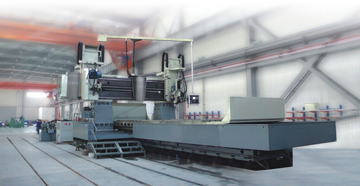

        該機床采用雙立柱龍門式對稱布局，由床身、雙立柱及頂梁組成封閉的框架結構，在雙立柱上安裝有一可上下運動的橫梁。

        周邊磨頭的垂直進給、橫向進給運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動（其回轉角度為±90°；最小分度角度為2.5°。）、橫梁的垂直運動均由交流伺服系統驅動；數控系統采用SIEMENS840D系統。

        本機床具有加工零件的縱向直線度凹、凸補償可選功能。

機床的主要結構與特點：

        ■ 本機床由床身、雙立柱及頂梁組成封閉的框架結構，在雙立柱上有一可上下運動的橫梁。

        ■ 鑒于龍門磨縱向行程長，工作臺及被加工工件重量重，在工作臺縱向驅動上，本機床采用液壓驅動來拖動工作臺的驅動方式。

        ■ 液壓系統配置液壓油溫控制箱對油溫進行調節。

        ■ 橫梁結構采用整體鑄造，具有足夠的剛度。

        ■ 磨頭主軸結構是磨床的關鍵，直接影響磨削的精度、粗糙度、波紋度及磨削效率，杭州機床集團對磨頭主軸結構進行了近五十年的研究，周邊磨頭和萬能磨頭的結構具有自主知識產權，我公司采用德國STUDER精密外圓磨床，瑞士DIXI精密坐標鏜床對磨床主軸零件進行精密加工，并有專業技師進行精密裝配及調試。

        ■ 工件與砂輪的冷卻與沖洗是由高揚程冷卻泵將冷卻水箱中的冷卻液吸入管道，通過噴嘴輸送給砂輪與工件，使工件與砂輪實現冷卻與沖洗。

        ■ 本機床數控系統采用SIEMENS840D系統，共八軸。周邊磨頭的垂直進給、橫向進給運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動、周邊磨頭砂輪修整器的進給運動、動梁的垂直進給運動(兩軸)均由交流伺服系統驅動

        ■ 本機床采用轉臂懸掛式操作系統，操作箱為德國BERNSTEIN按鈕箱，機床電氣柜帶電氣柜空調器，避免電氣系統發熱溫升對系統的影響。電氣柜采用槽板布線結構。元件布置及布線合理、整齊、美觀，便于維修。柜內配有全套內部照明、調試用插座及其它相關附屬設施。機床配有安全警示燈。這樣，使機床操作比較方便。

主要參數規格：
