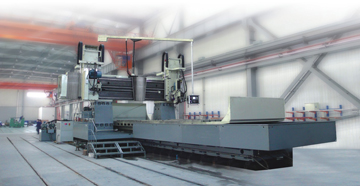

該機床采用雙立柱龍門式對稱布局，床身、雙立柱及頂梁組成封閉的框架結構，在雙立柱上安裝有一可上下運動的橫梁。橫梁上有兩拖板，分別安裝周邊磨頭和萬能磨頭。雙磨頭分別沿拖板導軌作垂直升降運動；拖板沿橫梁導軌作橫向運動；工作臺往復運動由液壓驅動。
周邊磨頭的垂直進給、橫向進給運動。
周邊磨頭砂輪修整器的垂直、橫向運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動(其回轉角度為±110°；最小分度角度為2.5°。)、橫梁的垂直運動(雙軸) 均由交流伺服系統驅動；共九軸，數控系統為FANUC或SIEMEN系統。
本機床主要用于機床制造廠對機床床身、工作臺、立柱、拖板、滑鞍、橫梁等類零件導軌副的大批量、多品種、多規格的精加工磨削。能通過自動，手動( 電手輪)對零件的主導軌平面進行周邊磨削，并能對其它平面進行磨削。
本機床具有加工零件縱向直線度凹、凸補償功能。
主要規格參數：
型號 | HZ-KD8025×20 | ||
工 | 最大磨削工件尺寸(長×寬×高) | mm | 8000×2500×2000 |
工作臺尺寸(長×寬) | mm | 8000×2500 | |
工作臺縱向最大行程 | mm | 8400 | |
立柱間距離 | mm | 2800 | |
工作臺縱向移動速遞(液壓無級調速) | m/min | 3/35 | |
工作臺最大承載重量 | kg | 40000 | |
機床重量 | 機床重量(約) | kg | 130,000 |
機床外形尺寸(約) | mm | 22000×7500×7000 |
