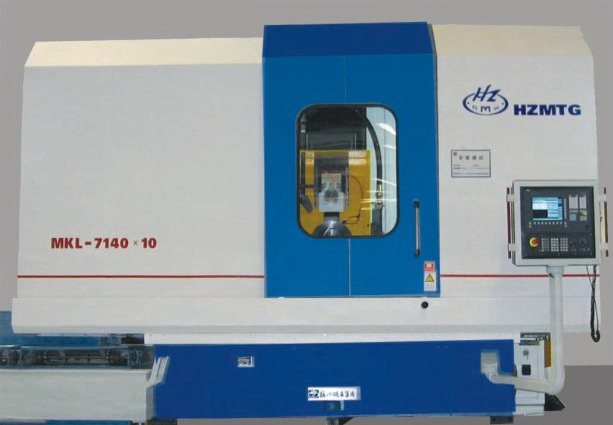

本系列機床采用國內首創的新型立柱中腰移動式布局，擁有自主知識產權，機床運用成熟的緩進給成形強力磨削技術，可用毛坯直接磨削成形，工藝先進，成形精度高，生產效率高，自動化程度高。
機床主要用于磨削航空發動機和汽輪機葉片榫齒、機車連桿和柴油機汽門搖臂接合齒、汽車轉向泵、液壓泵和壓縮機轉子槽、齒條、擺線輪、花鍵軸及其拉刀、推剪刀片、卡盤卡爪、鼠牙盤、游標卡尺、搓絲板、直線導軌等型面。
采用成形砂輪加工，適用大余量緩進給強力磨削加工。
本系列機床為軍工、汽車、機車、液壓件、模具等行業提供優良的設備。
機床具有下列特點：
■橫向導軌置于立柱中部兩側，其結構屬國內首創，具有自主知識產權。
■ X、Y、Z三軸導軌具有先進的結構性和工藝性，進給靈敏，加工精度高。
■采用西門子802D/810D840D數控系統，對工作臺縱向移動、磨頭垂直進給、立柱橫向進給、連續修整軸和砂輪主軸進行單獨控制或聯動。有線性插補和圓弧插補等補償功能，能實現自動磨削插補。
■ 較高的定位精度和重復定位精度。如采用全閉環控制，可提高定位精度和重復定位精度。
■ 多種成形修整技術的應用，臺面金剛滾輪修整，金剛筆或金剛碟片通過Y、Z兩軸聯動修整，頂置金剛滾輪連續修整（CD），修整成形精度高。
■ 縱向可配置高速滾珠絲桿，實現普通平磨的往復式磨削。
■ 機床造型新穎：磨削區全封閉屬環保型產品。
■ 貫徹強制性安全標準，采標先進。
主要規格參數：
型號 | MKL7132×12 | MKL7132×25 | MKL7140×10 | ||
工作臺（寬×長） | mm | 320×1250 | 320×2500 | 400×1000 | |
工作臺安裝面（寬×長） | mm | 320×1500 | 320×2500 | 400×1250 | |
工作臺最大承重 | kg | 800 | 1000 | 800 | |
工作臺縱向移動（X軸） | 最大行程 | mm | 1250 | 2500 | 1000 |
速 度 | mm/min | 10-20000 | 10-10000 | ||
最小設定單位 | mm | 0.001 | |||
磨頭垂直進給（Y軸） | 主軸中心到臺面距離 | mm | 150-700 | 250-800 | |
速 度 | mm/min | 0-1000 | |||
最小設定單位 | mm | 0.001 | |||
立柱橫向移動（Z軸） | 最大行程 | mm | 280 | 380 | |
速 度 | mm/min | 0-2000 | |||
最小設定單位 | mm | 0.001 | |||
磨頭電機 | 功 率 | kw | 17（可選28） | 40（可選28、60、77） | |
轉 速 | rpm | 0~3000 | 0~2000 | ||
砂輪尺寸 | 外 徑 | mm | Φ400 | ||
內 徑 | mm | Φ127 | |||
寬 度 | mm | 20-120 | 20-240 | ||
冷卻沖洗泵 | 壓 力 | bar | 8 | ||
流 量 | L/min | 120 | 300 | ||
主軸跳動 | 軸 向 | mm | 0.003 | ||
徑 向 | mm | 0.003 | |||
定位精度 | X軸(半閉環) | mm | 0.01 | ||
X軸(全閉環) | mm | 0.005 | |||
Y、Z軸(半閉環) | mm | 0.006 | |||
Y、Z軸(全閉環) | mm | 0.004 | |||
重復定位精度 | X軸(半閉環) | mm | 0.006 | ||
X軸(全閉環) | mm | 0.003 | |||
Y、Z軸(半閉環) | mm | 0.005 | |||
Y、Z軸(全閉環) | mm | 0.0025 | |||
工作精度 | 表面粗糙度 | um | Ra0.63 | ||
表面輪廓度 | mm | ±0.005 | |||
﹡由于技術不斷發展本冊僅供參考
